کوانتومتر چیست؟ راهنمای خرید انواع دستگاه کوانتومتر صنعتی
برای بسیاری از فعالان حوزه متالورژی، فولاد و ریخته‌گری این پرسش مطرح است که کوانتومتر چیست و چرا از آن برای کنترل سریع ترکیب شیمیایی فلزات استفاده می‌شود. شناخت اینکه کوانتومتر چیست، به درک بهتر نقش این تجهیزات در کنترل کیفیت آلیاژها کمک می‌کند. دستگاه کوانتومتر (Quantometer) یا اسپکترومتر نشر نوری (Spark-OES)، یکی از تجهیزات مهم آزمایشگاه‌های کنترل کیفیت است که با استفاده از تخلیه الکتریکی و تحلیل نور گسیل‌شده از نمونه، امکان اندازه‌گیری هم‌زمان چندین عنصر شیمیایی را فراهم می‌کند.
انتخاب دستگاه مناسب به عواملی مانند نوع آلیاژ، عناصر مورد نیاز، تعداد نمونه‌ها، شرایط محیطی و دقت مورد انتظار بستگی دارد. به همین دلیل، آشنایی با انواع کوانتومتر، کاربرد کوانتومتر و تفاوت مدل‌های مختلف، به مدیران و کارشناسان کنترل کیفیت کمک می‌کند تا گزینه مناسب‌تری برای خط تولید یا آزمایشگاه خود انتخاب کنند.
کاربرد کوانتومتر صنعتی در خطوط تولید و کنترل کیفیت
کوانتومتر در بسیاری از صنایع فلزی برای کنترل ترکیب شیمیایی مواد اولیه، نمونه‌های تولیدی و آلیاژهای مختلف استفاده می‌شود. اهمیت این دستگاه در خطوط ذوب و ریخته‌گری از آنجا ناشی می‌شود که نتیجه آنالیز می‌تواند در تصمیم‌گیری درباره اصلاح ترکیب مذاب، افزودن فروآلیاژها و تأیید گرید نهایی آلیاژ نقش داشته باشد.
مهم‌ترین کاربرد کوانتومتر در صنایع مختلف عبارت‌اند از:
-
تعیین لحظه‌ای گرید آلیاژ (Grade Identification): تطبیق سریع ترکیب شیمیایی با استانداردهای بین‌المللی نظیر ASTM ،DIN و ISO پیش از ریخته‌گری نهایی.
-
کنترل دقیق افزودنی‌ها و فروآلیاژها: تنظیم دقیق میزان مصرف فروسلیس، فرومنگنز و فروکروم در کوره ذوب جهت جلوگیری از هدررفت آلیاژهای گران‌قیمت.
-
تفکیک و شناسایی مثبت مواد ورودی (PMI): جداسازی آنی قراضه‌ها و شمش‌های ورودی به کارخانه و جلوگیری از ورود مواد ناخالص به چرخه تولید.
-
محاسبه کربن معادل (CE): اندازه‌گیری عناصر مؤثر در ترکیب آلیاژ و استفاده از نتایج برای محاسبه کربن معادل در فولادها و چدن‌ها، در صورت پشتیبانی نرم‌افزار و روش کالیبراسیون دستگاه.
آشنایی با دستگاه کوانتومتر و نحوه عملکرد آن
در این ویدیو، با دستگاه کوانتومتر و کاربرد آن در آنالیز ترکیب شیمیایی فلزات آشنا می‌شوید. کوانتومتر با استفاده از فناوری طیف‌سنجی نشر نوری (OES)، امکان شناسایی و اندازه‌گیری عناصر موجود در آلیاژهای فلزی را فراهم می‌کند. این دستگاه نقش مهمی در کنترل کیفیت مواد اولیه، بررسی ترکیب شیمیایی آلیاژها و ارزیابی کیفیت محصولات در صنایع فولاد، متالورژی و ریخته‌گری دارد.
با مشاهده این ویدیو، درک بهتری از کاربرد کوانتومتر در محیط‌های صنعتی و آزمایشگاه‌های کنترل کیفیت به دست خواهید آورد.
کوانتومتر چیست؟ آشنایی با فناوری OES
برای پاسخ دقیق‌تر به این پرسش که کوانتومتر چیست، باید با فناوری اسپکترومتری نشر نوری (Optical Emission Spectroscopy یا OES) آشنا شویم. کوانتومتر با ایجاد تخلیه الکتریکی کنترل‌شده روی سطح نمونه فلزی، اتم‌های موجود در نمونه را برانگیخته می‌کند. اتم‌های برانگیخته هنگام بازگشت به حالت‌های انرژی پایین‌تر، نورهایی با طول موج‌های مشخص منتشر می‌کنند.
سیستم اپتیکی دستگاه این نور را تفکیک کرده و آشکارسازها شدت خطوط طیفی مربوط به عناصر مختلف را اندازه‌گیری می‌کنند. نرم‌افزار دستگاه نیز با استفاده از منحنی‌های کالیبراسیون و داده‌های مرجع، غلظت عناصر موجود در نمونه را محاسبه و نمایش می‌دهد.
در بسیاری از دستگاه‌های OES، استفاده از آرگون به ایجاد شرایط پایدار برای تخلیه الکتریکی و اندازه‌گیری خطوط طیفی کمک می‌کند؛ به‌ویژه در اندازه‌گیری عناصر حساس به شرایط محیطی.
مزایای این دستگاه نسبت به روش‌های سنتی شیمی تر
| پارامتر | آنالیز با کوانتومتر (Spark-OES) | روش‌های شیمی تر |
|---|---|---|
| سرعت پاسخ‌دهی | معمولاً در حد چند ثانیه تا چند دقیقه، بسته به دستگاه و روش آزمون | معمولاً زمان‌برتر و وابسته به روش آزمایش |
| تعداد عناصر | چندین عنصر به‌صورت هم‌زمان، بسته به مدل و کالیبراسیون | معمولاً نیازمند روش جداگانه برای هر عنصر یا گروهی از عناصر |
| دقت و تکرارپذیری | بالا، در صورت کالیبراسیون مناسب و آماده‌سازی صحیح نمونه | وابسته به روش آزمایش، تجهیزات و مهارت اپراتور |
| مصرف مواد شیمیایی | عمدتاً بدون نیاز به معرف‌های شیمیایی مصرفی برای هر آزمون | معمولاً همراه با مصرف اسیدها، معرف‌ها و محلول‌های استاندارد |
| نوع آزمون | مناسب برای آنالیز سریع و روتین آلیاژهای فلزی | مناسب برای روش‌های تحلیلی مختلف و کاربردهای تخصصی |

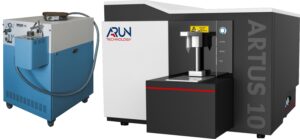

بررسی انواع کوانتومتر؛ تفاوت‌های ساختاری، مزایا و معایب
انتخاب بهترین کوانتومتر مستلزم شناخت دقیق دسته‌بندی‌های این ابزار بر اساس تکنولوژی دتکتور، رومیزی یا پرتابل بودن و کشور سازنده است. شناخت دقیق انواع کوانتومتر به مدیران کارخانه‌ها کمک می‌کند متناسب با بودجه و حساسیت نتایج آنالیز، ایده‌آل‌ترین گزینه را تهیه کنند.
دستگاه‌های کوانتومتر را می‌توان از جنبه‌های مختلفی مانند نوع کاربرد، طراحی اپتیکی، محدوده عناصر قابل اندازه‌گیری، نوع نمونه، تعداد ماتریس‌های کالیبراسیون، ابعاد دستگاه و شرایط محیط کاری مقایسه کرد. در بازار ایران نیز ممکن است مدل‌هایی با برندها، کشور سازنده و سطح امکانات متفاوت عرضه شوند.
| معیار مقایسه | مدل‌های صنعتی | مدل‌های آزمایشگاهی پیشرفته | مدل‌های اقتصادی و کارگاهی |
|---|---|---|---|
| هدف اصلی | کنترل کیفیت و استفاده مداوم در محیط صنعتی | آنالیز دقیق و گسترده در آزمایشگاه | کنترل ترکیب آلیاژ با هزینه سرمایه‌گذاری کمتر |
| محدوده عناصر | وابسته به کالیبراسیون دستگاه | معمولاً قابل توسعه بر اساس پیکربندی | معمولاً محدودتر و متناسب با کاربرد |
| شرایط محیطی | مناسب‌تر برای محیط‌های صنعتی | معمولاً نیازمند شرایط کنترل‌شده‌تر | بسته به مدل و سازنده |
| تعداد ماتریس‌ها | وابسته به پیکربندی | معمولاً قابلیت پشتیبانی از ماتریس‌های متعدد | معمولاً محدودتر |
| هزینه خرید و نگهداری | متوسط تا بالا | بالا | پایین‌تر |
| کاربرد مناسب | خطوط تولید و آزمایشگاه‌های کنترل کیفیت | آزمایشگاه‌های تخصصی و تحقیقاتی | کارگاه‌ها و کاربردهای عمومی‌تر |
کوانتومتر روسی؛ بررسی ویژگی‌ها و کاربردهای صنعتی
کوانتومتر روسی یک دسته از دستگاه‌های اسپکترومتر نشر نوری است که توسط سازندگان روسی تولید می‌شود. ویژگی‌های فنی این دستگاه‌ها بسته به برند، مدل و پیکربندی متفاوت است؛ بنابراین هنگام مقایسه کوانتومتر روسی باید مشخصات واقعی دستگاه، محدوده عناصر، ماتریس‌های کالیبراسیون، شرایط کاری، سیستم اپتیکی و خدمات پس از فروش بررسی شود.
برای محیط‌های صنعتی، عواملی مانند پایداری عملکرد، دسترسی به قطعات مصرفی، امکان کالیبراسیون و کیفیت خدمات فنی می‌توانند به اندازه مشخصات آزمایشگاهی دستگاه اهمیت داشته باشند. در نتیجه، انتخاب کوانتومتر روسی بهتر است بر اساس نیاز واقعی خط تولید و مشخصات فنی مدل موردنظر انجام شود.
کوانتومتر انگلیسی؛ بررسی تجهیزات OES ساخت انگلستان
در بازار ممکن است کوانتومتر انگلیسی برای کاربردهای آزمایشگاهی و صنعتی عرضه شود. با این حال، ویژگی‌هایی مانند نوع آشکارساز، محدوده عناصر، سیستم اپتیکی، تعداد ماتریس‌های کالیبراسیون و توانایی اندازه‌گیری عناصر سبک باید بر اساس مشخصات همان مدل بررسی شود و نمی‌توان این ویژگی‌ها را به تمام دستگاه‌های ساخت انگلستان نسبت داد.
در انتخاب کوانتومتر انگلیسی، علاوه بر دقت و تکرارپذیری، کیفیت خدمات فنی، تأمین قطعات، کالیبراسیون و پشتیبانی نرم‌افزاری نیز اهمیت دارد.
کوانتومتر اقتصادی؛ راهکاری برای کارگاه‌های کوچک و واحدهای کنترل کیفیت
کوانتومتر اقتصادی می‌تواند برای کارگاه‌های ریخته‌گری، واحدهای کنترل کیفیت و مراکز تفکیک فلزات که به تعداد محدودی از ماتریس‌ها و عناصر نیاز دارند، گزینه مناسبی باشد. برای مجموعه‌هایی که به دنبال کوانتومتر اقتصادی هستند، مهم است که پیش از خرید مشخص شود دستگاه از چه آلیاژهایی پشتیبانی می‌کند، چه عناصر قابل اندازه‌گیری هستند و کالیبراسیون‌های مورد نیاز چگونه تأمین می‌شوند. در برخی کاربردها، استفاده از چنین دستگاهی می‌تواند نیاز به ارسال مکرر نمونه به آزمایشگاه بیرونی را کاهش دهد.
چک‌لیست انتخاب و خرید بهترین کوانتومتر
هنگام بررسی و مقایسه انواع کوانتومتر برای تجهیز خط تولید یا آزمایشگاه متالورژی، توجه به این ۴ معیار می‌تواند به انتخاب بهترین کوانتومتر متناسب با نیاز مجموعه کمک کند:
-
ماتریکس‌های کالیبراسیون (Matrix Bases): مشخص کنید دستگاه برای کدام ماتریکس‌ها کالیبره باشد (پایه آهن Fe، آلومینیوم Al، مس Cu، نیکل Ni یا تیتانیوم Ti).
-
سیستم اپتیکی و اندازه‌گیری عناصر سبک: اگر اندازه‌گیری عناصری مانند کربن، گوگرد، فسفر یا سایر عناصر در محدوده‌های حساس برای شما اهمیت دارد، باید بررسی کنید دستگاه برای این عناصر چه سیستم اپتیکی و چه شرایط اندازه‌گیری در نظر گرفته است. طراحی مسیر نوری، شرایط اتمسفر اپتیکی و کیفیت آرگون می‌تواند بر عملکرد دستگاه تأثیرگذار باشد.
-
شرایط محیط کار: اگر دستگاه قرار است در محیط صنعتی با تغییرات دما، گردوغبار یا شرایط کاری سخت استفاده شود، مشخصات مربوط به پایداری حرارتی، طراحی محفظه اپتیک و شرایط مجاز کاری را بررسی کنید. این ویژگی‌ها باید بر اساس مشخصات فنی مدل انتخابی بررسی شوند و صرفاً به کشور سازنده دستگاه وابسته نیستند.
-
تأمین قطعات و پشتیبانی کالیبراسیون: در دسترس بودن الکترودهای تنگستن، لنزهای کوارتز و نمونه‌های مرجع استاندارد (CRM) ضامن تکرارپذیری داده‌ها خواهد بود.

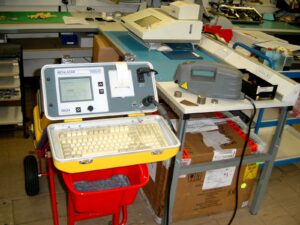

کاربرد دستگاه کوانتومتر در متالورژی و صنایع مختلف
کاربرد دستگاه کوانتومتر محدود به خطوط ذوب و ریخته‌گری نیست و در بخش‌های مختلف صنایع فلزی برای شناسایی و کنترل ترکیب شیمیایی آلیاژها مورد استفاده قرار می‌گیرد.
-
صنایع ذوب و ریخته‌گری: اندازه‌گیری کربن معادل (CE) در چدن و کنترل ترکیبات شیمیایی مذاب پیش از بارریزی.
- صنایع خودروسازی: کنترل ترکیب شیمیایی فولادها، چدن‌ها و آلیاژهای مورد استفاده در قطعاتی مانند میل‌لنگ، سوپاپ و سایر قطعات فلزی.
-
صنایع نفت، گاز و پتروشیمی: آزمون PMI (شناسایی مثبت مواد) برای پایپینگ و فلنج‌ها جهت اطمینان از مقاومت به خوردگی.
-
انبارها و مراکز اسقاط فلزات: تفکیک استیل‌های سری ۳۰۰ و ۴۰۰ و جداسازی سوپرآلیاژهای گران‌قیمت.
نحوه کار و مراحل انجام تست طیف‌سنجی
آنالیز دقیق با دستگاه کوانتومتر طی ۴ مرحله زیر انجام می‌پذیرد:
-
آماده‌سازی سطح نمونه: سطح نمونه باید با روش مناسب، مانند سنگ‌زنی یا آماده‌سازی مکانیکی، تمیز و یکنواخت شود تا آلودگی، اکسیداسیون، رنگ و سایر عوامل مؤثر بر جرقه‌زنی از سطح مورد آزمون حذف شوند.
-
قرارگیری روی استند جرقه‌زنی و تزریق گاز آرگون: قطعه روی الکترود قرار گرفته و گاز آرگون با خلوص بالا جهت حذف اکسیژن و جلوگیری از تشکیل اکسید تزریق می‌شود.
-
تخلیه الکتریکی و تفکیک پرتوها: پالس جرقه اعمال شده، اتم‌ها تبخیر و برانگیخته می‌شوند و پرتوهای نوری به سمت سیستم اپتیک هدایت می‌گردند.
-
محاسبه و نمایش نتایج توسط نرم‌افزار: نرم‌افزار دستگاه پس از پایان سیکل اندازه‌گیری، غلظت عناصر شناسایی‌شده را بر اساس کالیبراسیون دستگاه محاسبه و روی نمایشگر ارائه می‌کند. زمان انجام آزمون به مدل دستگاه، نوع آلیاژ، روش اندازه‌گیری و برنامه تحلیلی بستگی دارد.

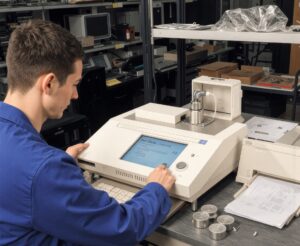

اصول نگهداری و کالیبراسیون دوره‌ای کوانتومتر صنعتی
عملکرد پایدار یک کوانتومتر صنعتی به نگهداری منظم، تمیز نگه داشتن محفظه جرقه، کنترل شرایط آرگون و بررسی دوره‌ای کالیبراسیون وابسته است. فاصله زمانی کالیبراسیون (کالیبراسیون کوانتومتر) باید مطابق دستورالعمل سازنده، نوع دستگاه، میزان استفاده و الزامات سیستم کنترل کیفیت تعیین شود.
استفاده از نمونه‌های مرجع معتبر (CRM) برای کنترل صحت و تکرارپذیری نتایج، یکی از روش‌های مهم پایش عملکرد دستگاه است. همچنین کیفیت و خلوص آرگون باید مطابق مشخصات فنی سازنده دستگاه باشد؛ زیرا شرایط گاز و سیستم انتقال آن می‌تواند بر پایداری اندازه‌گیری تأثیر بگذارد.
پاسخ به سوالات متداول خریداران و تکنسین‌ها
دستگاه کوانتومتر چیست و چه فرقی با دستگاه XRF دارد؟
کوانتومتر یا OES با استفاده از تخلیه الکتریکی و تحلیل خطوط طیفی، امکان اندازه‌گیری طیف گسترده‌ای از عناصر موجود در آلیاژهای فلزی را فراهم می‌کند. یکی از مزیت‌های مهم OES نسبت به بسیاری از روش‌های XRF، امکان اندازه‌گیری برخی عناصر سبک مانند کربن، گوگرد و فسفر در بسیاری از کاربردهای فلزی است. دامنه واقعی عناصر قابل اندازه‌گیری به مدل دستگاه، سیستم اپتیکی و کالیبراسیون آن بستگی دارد.
آیا پایداری و تکرارپذیری نتایج آنالیز در همه مدل‌ها یکسان است؟
خیر. پایداری و تکرارپذیری نتایج آنالیز (آنالیز فلزات) به مجموعه‌ای از عوامل مانند طراحی اپتیکی، کیفیت آشکارساز، کالیبراسیون، آماده‌سازی نمونه، شرایط آرگون، نگهداری دستگاه و کیفیت نمونه مرجع بستگی دارد. بنابراین نمی‌توان صرفاً بر اساس کشور سازنده درباره دقت یک کوانتومتر قضاوت کرد.
تفاوت کوانتومتر روسی و انگلیسی چیست؟
تفاوت میان کوانتومتر روسی و کوانتومتر انگلیسی را نمی‌توان صرفاً بر اساس کشور سازنده تعیین کرد. ویژگی‌هایی مانند سیستم اپتیکی، محدوده عناصر قابل اندازه‌گیری، ماتریس‌های کالیبراسیون، شرایط کاری، کیفیت قطعات، نرم‌افزار، خدمات فنی و امکان تأمین قطعات، در عملکرد واقعی دستگاه تأثیرگذار هستند.
بنابراین هنگام مقایسه این دو گروه، بهتر است مشخصات فنی مدل‌های مشخص را در کنار نیاز واقعی آزمایشگاه یا خط تولید بررسی کنید، نه اینکه صرفاً کشور سازنده را معیار کیفیت قرار دهید.
آیا گزینه‌های اقتصادی پاسخگوی نیاز ریخته‌گری‌ها هستند؟
بله، در صورتی که مدل انتخابی از آلیاژها و عناصر مورد نیاز پشتیبانی کند، کوانتومتر اقتصادی می‌تواند برای برخی کارگاه‌های ریخته‌گری چدن، برنج، برنز و آلومینیوم گزینه مناسبی باشد. پیش از خرید باید محدوده اندازه‌گیری، کالیبراسیون‌ها، دقت مورد انتظار و خدمات فنی دستگاه بررسی شود.
چرا استفاده از گاز آرگون با خلوص ۹۹.۹۹۹٪ الزامی است؟
آرگون یک گاز بی‌اثر است که در بسیاری از سیستم‌های OES برای ایجاد شرایط مناسب و پایدار در محل جرقه و مسیر نوری استفاده می‌شود. کیفیت گاز، فشار و نحوه تأمین آن باید مطابق مشخصات فنی دستگاه باشد؛ زیرا وجود ناخالصی‌ها یا ناپایداری جریان گاز می‌تواند بر کیفیت و تکرارپذیری اندازه‌گیری تأثیر بگذارد.
نتیجه‌گیری: انتخاب بهترین کوانتومتر برای نیاز شما
شناخت اینکه کوانتومتر چیست و چگونه ترکیب شیمیایی فلزات را با فناوری OES اندازه‌گیری می‌کند، اولین قدم برای انتخاب درست این تجهیزات است. یک دستگاه مناسب باید متناسب با نوع آلیاژ، عناصر مورد نیاز، حجم نمونه‌ها، شرایط محیطی، سطح دقت مورد انتظار و الزامات کنترل کیفیت انتخاب شود.
در مقایسه انواع کوانتومتر، عواملی مانند سیستم اپتیکی، محدوده عناصر قابل اندازه‌گیری، ماتریس‌های کالیبراسیون، کیفیت آماده‌سازی نمونه، پشتیبانی فنی و امکان تأمین قطعات اهمیت بیشتری از صرفاً کشور سازنده دارند.
بنابراین برای انتخاب بهترین کوانتومتر، پیش از توجه به نام برند یا قیمت، مشخصات فنی دستگاه و نیاز واقعی خط تولید یا آزمایشگاه خود را بررسی کنید. نگهداری منظم، کنترل کیفیت و کالیبراسیون مطابق دستورالعمل سازنده نیز نقش مهمی در حفظ دقت و تکرارپذیری نتایج آنالیز دارد.
